換熱器是一種用于傳遞熱量的設備,廣泛應用于各個領域。根據不同的結構特點,換熱器可以分為多種類型。本文將為您詳細介紹換熱器的按結構分類。
一、管殼式換熱器
管殼式換熱器是最常見的一種換熱器,它由管束、外殼和兩端的連接管組成。管束是由一系列平行排列的管子組成,管子內壁貼有換熱介質,管外則通過外殼進行保溫或隔熱。這種結構的換熱器具有結構簡單、傳熱面積大、易于安裝維護等優點,因此在工業生產中得到了廣泛的應用。

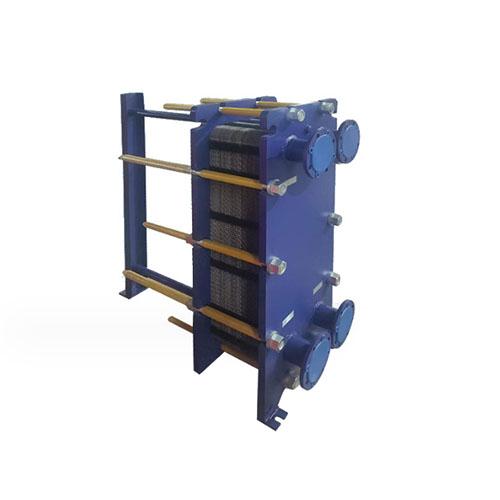

二、板式換熱器
板式換熱器采用了一系列平行排列的金屬或非金屬材料制成的板材作為傳熱元件,這些板材通過固定在中心框架上的方式形成波紋狀的結構。在換熱過程中,流體在波紋狀板片表面流動時,會與板片形成薄液膜,使熱量通過液體分子之間的擴散傳遞。板式換熱器具有傳熱效率高、占地面積小、可拆卸清洗等優點,適用于化工、制藥等行業對熱量傳遞要求較高的場合。
三、螺旋板式換熱器
螺旋板式換熱器是一種將兩種不同溫度的流體在螺旋形通道內進行逆流傳熱的設備。它的結構主要由螺旋板、殼體和端蓋組成,其中螺旋板是傳熱元件,其形狀為螺紋狀,可以在殼體內旋轉。流體在螺旋板之間流動時,由于流速的不同,會產生螺旋狀的渦旋流動,從而實現熱量的有效傳遞。螺旋板式換熱器適用于化工、石油等行業的生產過程。
四、釬焊式換熱器
釬焊式換熱器是一種利用釬焊工藝將兩種不同材料的換熱面連接在一起的換熱器。它的結構主要包括釬焊板、殼體和釬焊頭三部分。在工作過程中,流體在兩者之間流動時,熱量會通過釬焊頭傳遞給釬焊板,然后再通過殼體進行散熱。釬焊式換熱器具有傳熱效率高、結構緊湊等優點,適用于高溫、高壓等特殊工況下的換熱場合。
以上就是關于換熱器按結構的分類介紹。不同類型的換熱器具有各自的特點和適用范圍,用戶在選擇時應根據實際需求進行綜合考慮。希望本文能為您提供一些有用的信息,如有疑問歡迎隨時提問。
